| ブランド名: | GENY |
| モデル番号: | YC1893D |
| 支払条件: | L/C、T/T、D/P |
| 供給能力: | 100/年 |
GENYは30年以上の歴史を持つプロのエネルギーメーターテストベンチメーカーです. 私たちは中国の最初のエネルギーメーターテストベンチ輸出業者です.37カ国以上に輸出しています本文で説明され,提供される試験台は,現在および将来の電気メーターの校正における様々な要件を満たすために,IEC 60736 に準拠して設計および製造されています.

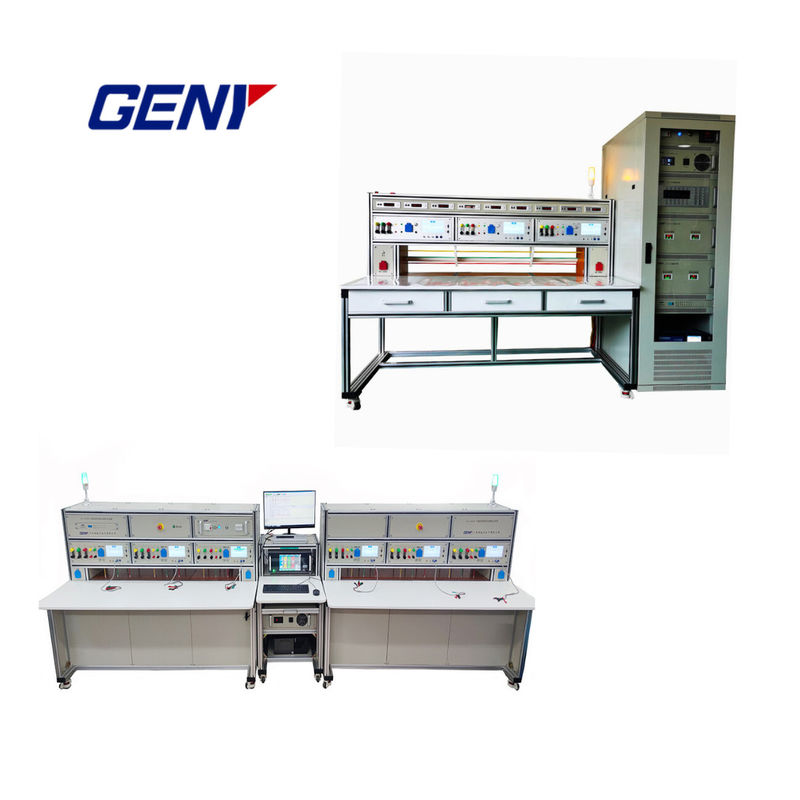

ここで説明した三相エネルギーメーター試験システムは,1~3つの三相または単相エネルギーメーターを同時に試験することができる.
通常,以下の3相エネルギーメーターは,この3相エネルギーメーター試験システムで試験することができる.活性エネルギーと反応エネルギーのための2線,3線および4線メーター.
ここで説明されている3相エネルギー計試験システムは,PCによって手動および自動操作可能で,以下の主要部品を含みます.
s1 試験電圧と電流を生成するために使用される電源
sシステムの基準標準である0.01%の精度を持つ基準標準メーター"台.
s1 ソフトウェア パッケージ (PCとプリンタはお客様の要求に応じてオプション)
s1つのテストフレームと3つのメーターを同時にテストするための計数器用試験ラック,およびラックには以下の装置が装備されている.
- 機械計または電子計用のスキャニングヘッド3個
- 3つの高速メーター接続装置
- 3 個別エラー表示
- 3 エラー計算機システム
- 1つのメインスイッチ
- 1つの緊急停止ボタン
- 3色の指示灯1つ
システムの主な部分の詳細な紹介は以下のとおりです.
| パラメータ | 記述 |
| 精度クラス | 0.01 クラス |
| 選択可能な標準計 | COM3003,RX-31,K8eなど |
| 同時標準メーター数 | 3個または6個 (顧客の要求に応じて最大12メートルの位置) |
| 電圧範囲 (相中立) | 3×30Vから480V |
| 電圧出力 | 3×200VA |
| 電圧解像度 | 0.001% |
| 圧力の安定性 | 0.005%/120s |
| 負荷変化率 | 0.01% (全線形負荷範囲) |
| 圧力の歪み | ≤0.05% |
| 現在の範囲 | 3×1mAから120A (顧客の要求に応じて最大230Aの電流) |
| 電流出力 | 3×300VA |
| 現在の決議 | 0.001% |
| 現在の安定性 | 0.005%/120s |
| 電流の歪み | ≤0.05 % |
| 段階調整範囲 | 0°から360° |
| 段階解析 | 0.01° |
| 周波数調整範囲 | 45Hzから65Hz |
| 周波数解像度 | 0.001Hz |
| 電力安定性 | 0.020~120A: 0.005%/120s 0.005~0.020A: 0.01%/120s 0.003~0.005A: 0.02%/120s |
| ハーモニック出力 | 1番から64番のハーモニック,含有量: ≤40% |
| エラー表示 | 方法:LEDディスプレイ 数: 1 メートル位置あたり 1 つのディスプレイ窓 |
| 操作環境 | 電源: 3P4W 3×380V±10%, 50Hz±2Hz 環境温度:20°C±5°C 環境湿度: 50%R.H±15%R.H |
詳細については,私の公式ウェブサイト http://www.genymetertestequipment.com/ をご覧ください.
