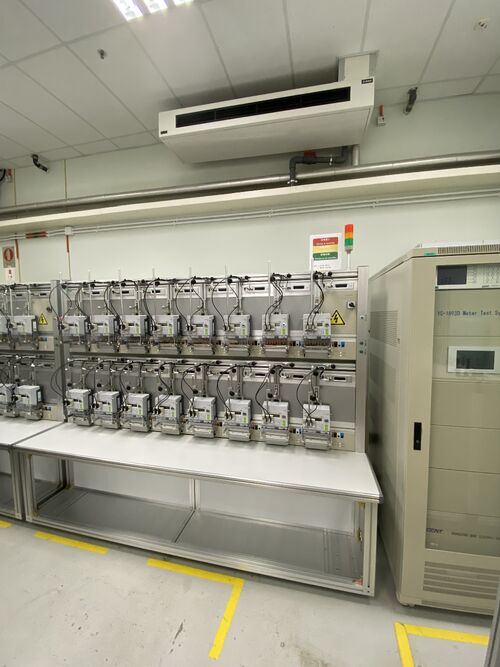

2024年,広州ジェニー電気株式会社は,CLPパワー香港株式会社 (CLP) に32ポジション,160A,クラス0.02の三相スマートメーター試験システムを成功裏に納品しました.香港の主要電力会社の一つ.
このプロジェクトは,GENYが香港電力市場での重要な突破を象徴する CLPでGENYの古典的な160Aメートルテストベンチを初めて成功裏に導入したものです.高精度で高性能な要求の高い国際アプリケーションのためのユーティリティグレードのメーターテストソリューション
香港 の 大手 電源 会社 の 中 で ある CLP は,正確性,安全性,互換性,信頼性,そして 地方 の 基準 に 準拠 する 厳格 な 要求 を 維持 し て い ます.このプロジェクトの成功は,スマートメーター試験システムにおける GENYの強力な専門知識を反映しています自動化テスト,顧客向けエンジニアリングカスタマイズ.
プロジェクトの背景
スマートグリッドインフラストラクチャの継続的な開発により,ユーティリティ企業は,従来の精度検証よりもメーターテスト機器により多くの要求をします.
わかったスマートメーター通信と機能テスト
わかった高効率の多位置並列試験
わかった異なるメーター構造との互換性
わかった閉電流リンク/IP接続スマートメーターの試験
わかったハーモニックと影響量試験
わかったIEC規格に従って高精度校正
わかった地元の安全および配線要件の遵守
CLPでは,高い測定精度,実用的な操作,スマートメーター通信能力,香港標準への適応を組み合わせるソリューションが必要でした.ほらYC1893D-32-0.02-F3相スマートメーターテストシステムの 調整された構成を提供しました
解決策
提供されたシステムには以下のコアモジュールが含まれます.
わかった三相静電源
わかった三相基準標準メーター
わかった32 ポジション メーター 試験ラック
わかったスマートメーター機能試験システム
わかったオプティカル探査機とスキャンヘッド
わかったスピードコネクタ装置 (QCD)
わかった隔離電流トランスフォーマー (ICT)
わかったPCソフトウェアとシステム制御プラットフォーム
わかったシリアル通信拡張システム
このシステムは,自動,半自動,手動モードで単相および三相計測をサポートし,以下の用途に適しています.
わかった電子エネルギーメーター
わかった電気メカニカルメーター
わかったスマートメーター
わかった閉じたリンク/IPリンクメーター
わかった異なるターミナルレイアウトと計数器設計

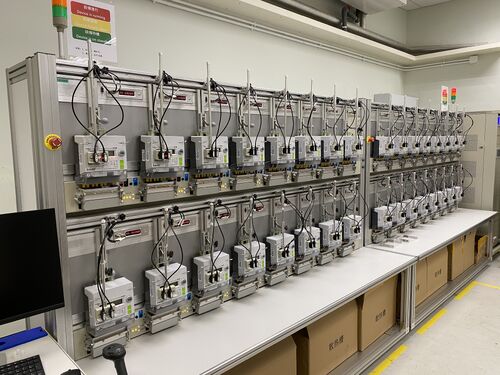

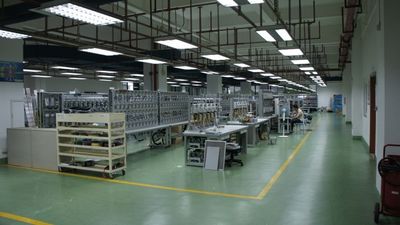

主要なポイント 1: 効率的な並行テストのための32のポジション
このプロジェクトには,合計32mのテストラックが2つあり,大量検査と校正のための効率的な並行テストが可能になります.
各ラックは,強度,耐腐蝕性,および移動性を組み合わせるアルミ合金構造で構築されています.ラック設計は,安装,保守,顧客に配置調整ほら労働環境
各メーター位置には以下の装置が装備されている.
わかったQCD 急速接続装置
わかったスキャニングヘッドと光学探査機
わかったエラー LED ディスプレイ
わかったメートル コミュニケーション読み取り (DlMS/キングフィッシャー)
この構成により,システムは従来の精度テストだけでなく,スマートメーター通信と機能検証も実行できます.
キーハイライト2: 閉じたリンクメーターテストのためのICTの160A出力
このプロジェクトの主要な技術要件の1つは,高電流試験を 160A までサポートすることであり,同時に,閉電流接続スマートメーターとの互換性を確保することでした.
この要求に応えるため,GENYは高精度の隔離電流トランスフォーマー (ICT) をシステムに統合しました.これらのICTは,隔離され,電流信号を供給し,電流信号は電流の電流の電流から分離され,電流は電流の電流から分離され,電流は電流の電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電流から分離され,電流は電源から分離され,電流が流れます.標準的なベンチでテストするのが困難または不可能な計数機のタイプの信頼性の高い試験を可能にします.
ICT の主な特徴は以下の通りである.
わかった電流範囲: 3×(10mA)ほら160A)
わかった精度クラス: 001
わかった割合: 11
わかった周波数帯: 45Hzほら65Hz
わかった出力: 3×70VA 最大
この解決策は,試験台を大幅に拡張しますほら現代のスマートメーター設計と互換性があり,長期的な応用価値を高めます.
キー ハイライト 3: 高度 の 精度 と 安定 し た 性能
CLPに配達されたシステムは,GENYによって有効なクラス0.02の性能を提供します.ほらs 安定した三相電源と高精度基準標準メーター
電源の性能
わかった出力電圧: 3×5Vほら456V)
わかった出力電流: 3×1mAほら160A)
わかった設定精度:0.05%以上
わかった安定性: 0.005%/時間以上
わかった歪み因子: < 0.3%
わかったハーモニック出力: 2nd から51番目 プログラム可能
わかった段階角度範囲: 0ほら360°
わかった周波数帯: 45Hzほら65Hz
基準標準メーターの性能
わかった電圧測定範囲: 5Vほら480V
わかった電流測定範囲: 10mAほら160A
わかった電圧,電流,電源,エネルギーに関する誤差:≤ ±0.02%
わかった複数の配線モードがサポートされる
わかったハーモニック測定と波形表示がサポートされます
この構成により,システムは長期にわたって信頼性の高い性能を維持しながら,要求の厳しいユーティリティと実験室の要件を満たすことができます.
主要なポイント4:実用的なユーティリティアプリケーションのための柔軟な操作
異なる作業シナリオをサポートするために,このシステムは以下のために設計されています.
わかった全自動運転
わかった半自動操作
わかった手動操作
電気源キャビネットは,便利なローカル制御のためのタッチパネル / VFDキーボードを装備しています.同時に,RS232とラン 通信インターフェイスはPCソフトウェアによる自動制御を可能にします
このシステムは,以下のような幅広いテスト項目に対応します.
わかった基本エラーテスト
