| ブランド名: | GENY |
| モデル番号: | YC1891D |
| 支払条件: | L/C,T/T,D/P |
| 供給能力: | 100/年 |

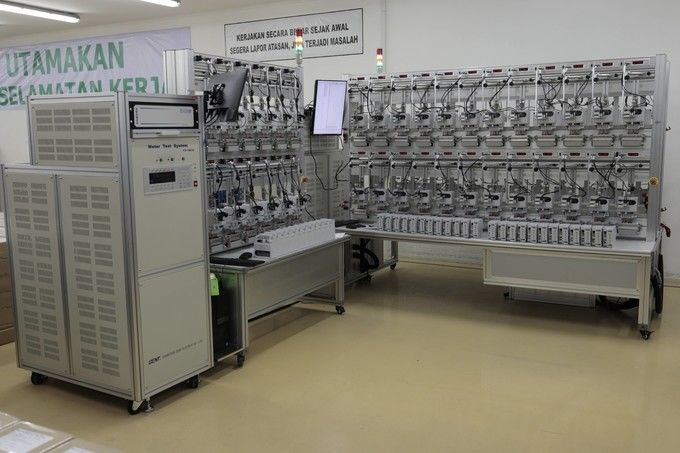

私たちの先進的なメーターテストシステムは,1P2Wモデルを含む様々なメーターのための包括的なテストソリューションを提供するように設計されています.それは,電流と電圧測定回路の間の閉鎖的なリンクを持つ単相メーターでアクティブと反応力のテストをサポートこのシステムには電流出力スイッチが装備されており,オプションの機能が選択されたときに2要素メーターの校正が可能になります.
各メーターポジションにはRS232とイーサネット通信ポートが搭載されており,電子メーターの自動校正が容易になり,テストプロセスを合理化するオプションの強化です.このシステムは多用性があります機械メーター,電子機械メーター,電子メーターを自動,半自動,手動操作で測定する.
アルミ合金から作られ,軽量で頑丈で腐食耐性があります.機械メーターのディスクに自動位置付けローターマークを備えています.試験効率を向上させるスキャニングヘッドの同期振動は制御を簡素化し,システムは開始テストとクレイピングテスト機能を提供しています.
このシステムは,メーターの異なる定数を同期的に測定するように設計されており,過負荷,短電圧回路,開電回路のシナリオに対する保護機能が含まれています.ユーザーフレンドリーなテストソフトウェアは,Windows 10とXPオペレーティングシステムと互換性があり,すべての近代的なエネルギーメーターテストニーズのためのモジュールが含まれています.誤差テスト,調和テスト,需要テスト,影響テストなど.
保存されたテストからのデータは,他のプログラムで使用するために複数のフォーマットで輸出され,システムのユーティリティを向上させることができます.システム全体がCE認証されています.EUの健康・安全基準の遵守を確認する.
| 申請条件と要件 | |||||
| 環境 | 電力需要 | 安全性 | |||
| オペレーション | 湿度 | 高さ | 電圧供給 | IPクラス | 適合性 |
| 温度 | |||||
| -10°C~+40°C | 35%~85% | < 2500m | 3x220/380v±10% (またはカスタマイズ) | IP 30 | CE適合性 |
| 50/60Hz±2Hz | |||||
| タイプ | YC1891D-6 | YC1891D-12 | YC1891D-24 | YC1891D-48 | |
| メーター位置数 | 6 | 12 | 24 | 48 | |
| 精度 | 0.05 | ||||
| 電力源 | YC8-101-250 | YCS-101-600 | YCS-101-1200 | YCS-101-2500 | |
| 標準メーター | SZ-01A-K3 | ||||
| MSTV | HJ200G-6 | HJ200G-12 | HJ200G-24 | HJ200G- 48 | |
| スキャニングヘッド | YCG-2シリーズ | ||||
| 電圧 | |||||
| 試験出力電圧 (相中性) | 24V~300V (またはカスタマイズ) | ||||
| 出力電圧の電源 | 最大.100VA | マックス.250VA | 最大.500VA | 最大1000VA | |
| 決議 | 範囲の全スケール値の0.01%以上 | ||||
| 設定精度 | 最終範囲値で0.05%以上 | ||||
| 安定性 | 0.005%/hよりよい (統合時間150秒) | ||||
| O-max.loadから負荷を調節する | 0.01%以上 | ||||
| 歪み因数 | 線形抵抗負荷では0.3%以上 | ||||
| ハーモニクス | 2番目 - 41番目 自由プログラム可能 | ||||
| 流動 | |||||
| 試験電流出力 | 1mA-120A/200A | ||||
| 出力電流の電量 | 最大250VA 最大500VA 最大1000VA 最大2000VA | ||||
| 決議 | 範囲の全スケール値の0.01%以上 | ||||
| 設定精度 | 最終範囲値で0.05%以上 | ||||
| 安定性 | 0.005%/hよりよい (統合時間150秒) | ||||
| O-max.loadから負荷を調節する | 0.01%以上 | ||||
| 歪み因数 | 線形抵抗負荷では0.3%以上 | ||||
| ハーモニクス | 2番目 - 41番目 自由プログラム可能 | ||||
| 段階角度 | |||||
| 段階角度 | 0°-360° | ||||
| 決議 | 0.01° | ||||
| 設定精度 | 0.1° | ||||
| 頻度 | |||||
| 範囲 | 45Hzから65Hz | ||||
| 決議 | 0.01Hz | ||||
| エラー表示 | |||||
| エラー表示の種類 | 赤色LED | ||||
| エラー表示の解像度 | 8桁 | ||||
