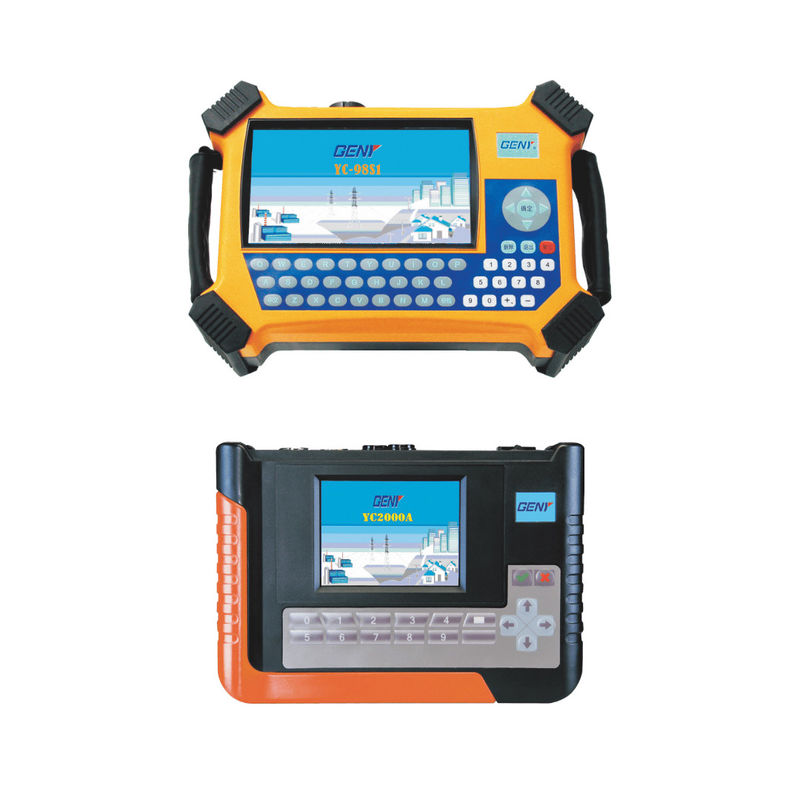

| ブランド名: | GENY |
| モデル番号: | YC98S1 |
| 支払条件: | L/C,T/T,D/P |
| 供給能力: | 300/年 |
一度に1メートルか2メートルテストできます
電子メーターと電機メカニカルメーターのスキャニングヘッドを用いた自動テストシーケンス
すべてのデータを同期して計算し,インターフェースに表示することができます フル波を含む
フルウェーブメーターのアクティブと反応エネルギーの精度をテストできます
2つのチャネルパルスを同時にテストすることができます.
負荷がないときのワイヤリングの識別が可能です.
電気エネルギー蓄積機能は,電気エネルギーメーターがパルス出力がないときを測定することができます.
ダイヤルテスト機能
矢量図を表示する
間違った配線 (48種類の接続) を識別できる
配線と電圧または現在の信号状況へのアクセスなしにオフィスで修正パラメータに対応した結果を取得する
調和関数
| 試験電圧 (フル波と基本波) | |
| 範囲 | 0~500V |
| エラー | ±0.05% (0.1%) |
| ハーモニック | 第2 ~ 第51回 |
| 試験電流 (フル波と基本波) | |
| 範囲 (直接接続) | 0.025A ~ 12A (Ie=5A) |
| 範囲 (100ACランプ CT) |
0.5~120A (Ie=100A,使用範囲=0.01Ie~2.4Ie) (オプション:Ie=5A,500A,1000A) |
| エラー (直接接続) | ±0.05% (0.1%) |
| エラー (100ACクランプ CT) | ±0.2% ((5A,100A) ±0.5% (その他) |
| ハーモニック | 第2 ~ 第51回 |
| スタート電流 | 0.05%Ie |
| パワー測定エラー (フルウェーブ&基本波) | |
| アクティブパワー (直接接続) | ±0.05% |
| 活性電源 (100A ClampCT) | ±0.2% ((5A,100A) ±0.5% (その他) |
| 反応電源 (直接接続) | ±0.1% |
| 反応力 (100A ClampCT) | ±0.5% ((5A,100A) ±1.0% (その他) |
| エネルギー測定誤差 (フル波と基本波) | |||
| 活性エネルギー (直接接続) | ±0.05% (±0.1%) | ||
| 活性エネルギー (100A ClampCT) | ±0.2% ((5A,100A) ±0.5% (その他) | ||
| 反応エネルギー (直接接続) | ±0.1% | ||
| 反応エネルギー (100A ClampCT) | ±0.5% ((5A,100A) ±1.0% (その他) | ||
| エラー (調和波) | |||
| 直接接続 | kWh,U,I,P,Q,S | ±0.2%H (H=1+0.01k,k=2~51) | |
|
クランプ CT 5A/100A |
kWh,U,I,P,Q,S | ±0.5%H (H=1+0.01k,k=2~51) | |
| 5A CCTの自己校正のためのサイクル出力電流 | 0.05A0.1A0.25A0.5A,1A2.5A,5A | ||
|
5ACCTの自己校正の誤り (線形と相間誤差) |
±0.1% | ||
| クランプ CT 500A/1000A | kWh,U,I,P,Q,S | ±1.0%H (H=1+0.01k,k=2~51) | |
| 誤り - 他 | |||
| 比率測定 | ±0.5% | ||
| 圧力の影響 | <±0.01% | ||
| 周波数の影響 | <±0.01% | ||
| 温度の影響 | <±0.01%/°C | ||
| 24h 精度 影響 | <±0.01% | ||
| 調和 的 な 影響 | <±0.01% | ||
| 段階角度 | |||
| 範囲 | - 180°~180° | ||
| エラー | <±0.1° | ||
| 頻度 | |||
| 範囲 | 45~65Hz | ||
| エラー | ±0.01Hz | ||
| パルス出力 | |||
| 内側高周波 (CH) | 直接接続 | 1.8x109 P/kWh | |
| クランプ CT | 1.8x109 * ((5/Ie) P/kWh | ||
| 低周波出力 | 直接接続 |
3600P 36000P 360000P/kWh ((kvarh,kVAh) |
|
| クランプ CT |
3600P 36000P 360000P *(5/Ie) P/kWh ((kvarh,kVAh) |
||
| パルス比 | 1:1 | ||
| 出力レベル | +5V (要求に応じて調整可能) | ||
| パルス入力 | |||
| 入力チャネル | 2 | ||
| 入力レベル | 5 ~ 10V | ||
| 最大パルス入力周波数 | 最大10kHz | ||
| ディスプレイ | |||
| 決議 | 触覚画面 | ||
| システム | Windows CE | ||
| ほか | |||
| 電圧供給モード | 試験回路,バッテリー | ||
| 稼働電源 | AC 55~600V | ||
| 圧力を抵抗する | 4.0kV (電圧・電源・低電圧端末) | ||
| EFT (電動高速トランジエント) | 2.0kV | ||
| IPレベル | IP51 | ||
| 波動 | 2.0kV (共通モード),2.0kV (異なるモード) | ||
| 安定時間における力 | < 3分 | ||
| 充電可能なバッテリー | 11.1V 3000mAh | ||
| 電力消費量 | <9W | ||
| 操作温度 | 温度 -20°C ~ +55°C,湿度 40% ~ 95% | ||
| 貯蔵温度 | 温度は-40°C~+80°C,湿度は40%~95% | ||
| 尺寸 (mm) (W×H×D) | メイン | 245×150×50 | |
| キャリーケース | 425×336×196 | ||
| 体重 (kg) | メイン | 2 | |
| 全セット | 10 | ||
