理論三相電子計 YC98G 端末3相電気計

Name: 理論 三相電子計 YC98G 端末3相電気計
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

ブランド名:	GENY
モデル番号:	YC98G
支払条件:	L/C,T/T,D/P
供給能力:	5枚/月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

ISO

モデルNO:

YC98G

ディスプレイ:

デジタル

設置:

接続される直接

使用:

多機能エネルギーメーター,ワット時間メーター,産業用および家庭用メーター,標準電気エネルギーメーター,事前支払いメーター,反応エネルギーメーター,多速ワット時間メーター,最大需要メーター

電気装置:

3相 3線

理論:

電子メートル

力メートルの関係:

ターミナル

測定された信号:

連続波

タイプ:

エネルギーメートル

オーダーメイド:

オーダーメイド

体重:

11.5kg

輸送パッケージ:

カートン

仕様:

245mm×162mm×60mm

Hsコード:

9030849000

港:

広州 (中国)

供給の能力:

5枚/月

ハイライト:

理論3相電子計

3相電子計 yc98g

ターミナル3相電気計

製品の説明

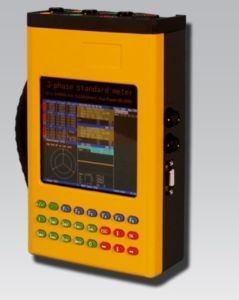

理論端末電源メーター接続付きの携帯式3相電子メーター

製品説明

YC98Gは,アクティブ/リアクティブの3相計 (3または4本のワイヤー) と単相計を検証するための,人間向け設計のポータブルな標準的な動作計で,精度は0.1から0です.05現地試験に適しています

一相二線
3相4のワイヤー
3相3のワイヤー
ハイライト

測定モード: 試験中の線路のパラメータに関する情報,例えば:
- 段階電圧,電流,角度
- 活力反応力表面力
- 3相と3相の電源因子
- 相から相への電圧の相角
- 相から相への電流の相角
- 周波数
線形ベクトル図を描く
波形:電圧と電流の波形を示します
ハーモニック:THDのグラフィックと数値分析を行う (2~51)
メーターテスト: メーターへのテストを実行します.この機能で設定可能なデータフィールドは,シリアル番号,メータータイプ,定数,除数因数 (HFのために),テストの種類とサイクルです..
CT比率試験:CT比率を CTの原流と副流を同期的に試験することによって得ます.
ワイヤリングチェック: ワイヤリングを正しくまたは間違って自動的に判断
エネルギー蓄積:計数のダイヤル試験に使用される設定時間内に活性エネルギーと反応エネルギーを蓄積する.
クランプCTの自己校正: クランプCTの正確性を確認し,再校正します.
テストデータ保存: 1000 つのデータグループを保存できます.データにはメータータイプ,シリアル番号,常数,エラー,日付などが含まれます.
コンピュータとの通信のためのRS232インターフェースを持っています
ファームウェアは,ユーザー自身によってPCを通じてアップグレードすることができます.
外部プリンター,キーボード,バーコードスキャナーと接続できます
ダイヤルテストでは,ユーザがアクティブ,反応,見えるエネルギーを入力し,アクティブ,反応,見えるという3種類のエネルギーエラーを計算することができます.
パルスと手動スイッチとキー制御を使用してパルスエラーを確認できます.

製品パラメータ

YC98Gの仕様 - 0.1%

エム	測定範囲	効果的な解決	精度 (%)	ほか
電圧	5 - 450V	0.001 V	0.05%	2つの範囲 ((1:4)
現在のCT	0.05 - 20A	0.0002A	0.05%	3つの範囲 ((1:10)
クランプ CT	0.01 - 100A	0.001 A	0.15%	3つの範囲 ((1:10)
頻度	45〜65 Hz	0.001 Hz	00.01 Hz
活性電源	0~±Umax X Imax	0.0001W	0.10%
	0~±Umax X Imax	0.0001W	0.20%	CT クランプ
反応力	0~±Umax X Imax	0.0001 Var	0.20%
	0~±Umax X Imax	0.0001 Var	0.30%	CT クランプで
表面的な力	0~±Umax X Imax	0.0001 VA	0.20%
活性エネルギー			0.10%
			0.20%	CT クランプで
反応エネルギー			0.20%
			0.30%	CT クランプで
エネルギー常数	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
パワーファクター	0~±09999	0.0001	±001
段階角度	0 ~ 359. 999o	0.001 o	±0.01o
労働環境	-10~+55°C,15~85% RHD,高度:-10~3500m
温度の影響	≤25ppm/oC (U/I, ≤15ppm/oC (その他)
周波数影響	≤25ppm/Hz
パルスインターフェース	入力 (2チャンネル,PLi1,PLi2)
	低レベル≤2V,高レベル≥5V
	出力 (2チャンネル,PLo-1アクティブパワー,PLo-3反応力)
	低レベル≤0.5V,高レベル≥11.5V

通信インターフェース	アシンクロンシリアル送信 RS232 9600bps 1N8
電源1	U1,未試験回路端末からの電源: 85~450V/~35VA			試験回路から
電源 2	ACソケットからの電源: 85~450V/35VA
電源3	バッテリータイプ:リチウムポリマーバッテリー,サイズ:110mmX51mmX16mm			内部の電池
電源3	指定出力電圧: 7.2V 容量: 5000mAh			内部の電池
サイズ	計器: 245mm × 162mm × 60mm
	キャリーケース: 559mm × 351mm × 229mm
体重	メインインストールの重量:1.7kg
	セット総重量: 11.5kg

YC98Gの仕様 - 0.05%

ポイント	測定範囲	効果的な解決	精度 (%)	ほか
電圧	5 - 450V	0.001 V	0.02%	2つの範囲 ((1:4)
現在のCT	0.05 - 20A	0.0002A	0.02%	3つの範囲 ((1:10)
クランプ CT	0.01 - 100A	0.001 A	0.15%	3つの範囲 ((1:10)
頻度	45〜65 Hz	0.001 Hz	00.01 Hz
活性電源	0~±Umax X Imax	0.0001W	0.05%
	0~±Umax X Imax	0.0001W	0.20%	CT クランプ
反応力	0~±Umax X Imax	0.0001 Var	0.10%
	0~±Umax X Imax	0.0001 Var	0.30%	CT クランプで
表面的な力	0~±Umax X Imax	0.0001 VA	0.10%
活性エネルギー			0.05%
			0.20%	CT クランプで
反応エネルギー			0.10%
			0.30%	CT クランプで
エネルギー常数	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
パワーファクター	0~±09999	0.0001	±0.005%
段階角度	0 ~ 359. 999o	0.001 o	±0.005o
労働環境	-10~+55°C,15~85% RHD,高度:-10~3500m
温度の影響	≤10 ppm/oC (U/I, ≤15 ppm/oC (その他)
周波数影響	≤20ppm/Hz
パルスインターフェース	入力 (2チャンネル,PLi1,PLi2)
	低レベル≤2V,高レベル≥5V
	出力 (2チャンネル,PLo-1アクティブパワー,PLo-3反応力)
	低レベル≤0.5V,高レベル≥11.5V

通信インターフェース	アシンクロンシリアル送信 RS232 9600bps 1N8
電源1	U1,未試験回路端末からの電源: 85~450V/~35VA			試験回路から
電源 2	ACソケットからの電源: 85~450V/35VA
電源3	バッテリータイプ:リチウムポリマーバッテリー,サイズ:110mmX51mmX16mm			内部の電池
電源3	指定出力電圧: 7.2V 容量: 5000mAh			内部の電池
サイズ	計器: 245mm × 162mm × 60mm
	キャリーケース: 559mm × 351mm × 229mm
体重	メインインストールの重量:1.7kg
	セット総重量: 11.5kg

YC98Gの仕様 - 0.05%

ポイント	測定範囲	効果的な解決	精度 (%)	ほか
電圧	5 - 450V	0.001 V	0.02%	2つの範囲 ((1:4)
現在のCT	0.05 - 20A	0.0002A	0.02%	3つの範囲 ((1:10)
クランプ CT	0.01 - 100A	0.001 A	0.15%	3つの範囲 ((1:10)
頻度	45〜65 Hz	0.001 Hz	00.01 Hz
活性電源	0~±Umax X Imax	0.0001W	0.05%
	0~±Umax X Imax	0.0001W	0.20%	CT クランプ
反応力	0~±Umax X Imax	0.0001 Var	0.10%
	0~±Umax X Imax	0.0001 Var	0.30%	CT クランプで
表面的な力	0~±Umax X Imax	0.0001 VA	0.10%
活性エネルギー			0.05%
			0.20%	CT クランプで
反応エネルギー			0.10%
			0.30%	CT クランプで
エネルギー常数	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
パワーファクター	0~±09999	0.0001	±0.005%
段階角度	0 ~ 359. 999o	0.001 o	±0.005o
労働環境	-10~+55°C,15~85% RHD,高度:-10~3500m
温度の影響	≤10 ppm/oC (U/I, ≤15 ppm/oC (その他)
周波数の影響	≤20ppm/Hz
パルスインターフェース	入力 (2チャンネル,PLi1,PLi2)
	低レベル≤2V,高レベル≥5V
	出力 (2チャンネル,PLo-1アクティブパワー,PLo-3反応力)
	低レベル≤0.5V,高レベル≥11.5V

通信インターフェース	アシンクロンシリアル送信 RS232 9600bps 1N8
電源1	U1,未試験回路端末からの電源: 85~450V/~35VA			試験回路から
電源 2	ACソケットからの電源: 85~450V/35VA
電源3	バッテリータイプ:リチウムポリマーバッテリー,サイズ:110mmX51mmX16mm			内部の電池
電源3	指定出力電圧: 7.2V 容量: 5000mAh			内部の電池
サイズ	計器: 245mm × 162mm × 60mm
	キャリーケース: 559mm × 351mm × 229mm
体重	メインインストールの重量:1.7kg
	セット総重量: 11.5kg
