| ブランド名: | GENY |
| モデル番号: | YC1893D |
| MOQ: | 1 |
| 価格: | negotiate rates |
| 支払条件: | T/T,L/C,D/P,T/T |
| 供給能力: | 5セット / 1ヶ月 |

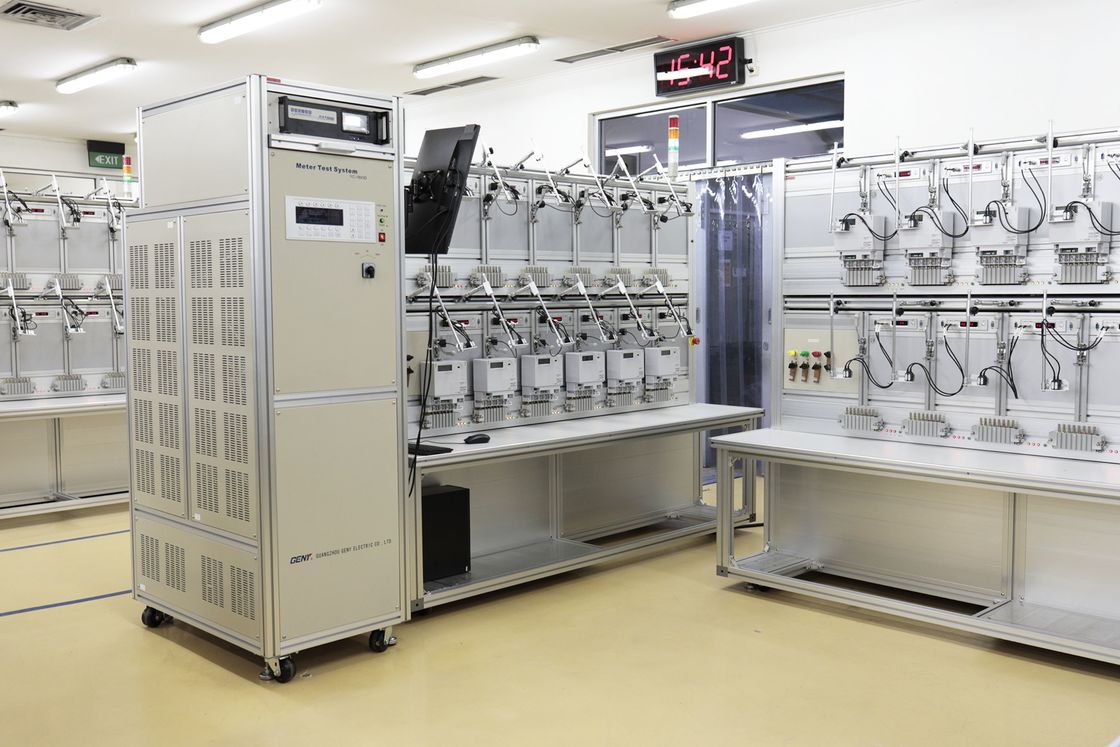

精度0.02% 全自動3相計試験システム
GENYのメーター試験システムは 最先端の電子測定技術とモジュール式概念を採用しています異なる基準規格と電源増幅器を組み合わせて,電気エネルギーメーターの製造者の顧客の要求を満たす電力会社,計量研究室,測定および品質検査部門,工場または企業.
MTSは,3相電気エネルギーメーターの校正と検証のための全自動試験システムで,以下の要素で構成されています.
三相静電源
三相基準標準メーター
メーターの自動懸垂試験用ラック
他の必要部品
システム全体を制御するPCとソフトウェア
YC1893Dシリーズメーター試験システムは,IEC60736規格に完全に準拠しており,以下の基準に従ってメーターを試験するのに適しています.
IEC 62052-11およびIEC 62053-11, -21, -22, -23, -24
IEC 62056
EN 50470-1,EN 50470-2,EN 50470-3
IEC 61010
MTSは主に以下の特徴を持っています
RS232 を通してスマートメーターをテストするための並列通信ポートをサポートする
テストベンチ検証用のラック上の校正端末
Landis+Gyrの3相エネルギーメーターの校正/検証用スーツ
基準標準メーターの精度試験
前温め
IEC による精度試験
無負荷試験
開始電流試験
誤りテストの繰り返し性
ダイヤル試験 (レジスタ試験)
電気メーターの時計周波数精度試験
最大需要試験
精度試験に関連する影響量試験 (電圧,周波数,反相配列,電圧不均衡)
IEC による電圧と電流回路における調和成分の影響
IEC規格 (IEC 62052-11 / 62053-21/22/23) に基づくサブハーモニック
IEC規格による奇数ハーモニック (オプション)
各駅の自動配線機能
すべてのステーションは,自動ショートカット機能を持っています
ランドス+Gyr ̇sメーター用のカスタムクイック接続装置QCD
ESAMテストのためのPCソフトウェア開発
|
電圧 |
3 × 220V±10% |
|
頻度 |
50 / 60Hz ± 2Hz |
|
電力容量 |
>6k VA |
|
環境温度 |
-10°C - +40°C |
|
相対湿度 |
35%~85% |
|
出力電圧 |
|
|
試験出力電圧 (相中性) |
3 × (24V 〜 300V) |
|
出力電圧の電源 |
3 × 1000VA |
|
決議 |
範囲の全スケール値の0.01%以上 |
|
設定精度 |
最終範囲値で0.05%以上 |
|
安定性 |
0.005%/h以上 (統合時間150秒) |
|
負荷の調節 0-最大負荷から |
0.01%以上 |
|
歪み因数 |
線形抵抗負荷では0.3%以上 |
|
ハーモニクス |
2位 21位 自由プログラム可能 |
|
電流出力 |
|
|
試験電流出力 |
3 × (0.3mA) 20A |
|
出力電流の電量 |
3 × 1500VA |
|
決議 |
範囲の全スケール値の0.01%以上 |
|
設定精度 |
最終範囲値で0.05%以上 |
|
安定性 |
0.005%/h以上 (統合時間150秒) |
|
負荷の調節 0-最大負荷から |
0.01%以上 |
|
歪み因数 |
線形抵抗負荷では0.3%以上 |
|
ハーモニクス |
2位 21位 自由プログラム可能 |
|
段階角度 |
|
|
範囲 |
0 - 360° |
|
決議 |
0.01° |
|
設定精度 |
0.1° |
|
頻度 |
|
|
範囲 |
45Hz 65Hz |
|
決議 |
0.01Hz |
