YC99T-5C/3C ポータブル3相校正器

Name: YC99T-5C/3C ポータブル3相校正器
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC99T-5C
Availability: InStock

ブランド名:	GENY
モデル番号:	YC99T-5C
MOQ:	1
価格:	negotiate rates
支払条件:	T/T,L/C,D/P,T/T
供給能力:	5セット / 1ヶ月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

ISO, CE

モデル:

YC99T-5C/3C

テストモード:

活力,反応力

電圧範囲:

57.7V~380V

現在の範囲:

50mA 120A

段階の範囲:

0 - 360°

周波数範囲:

40Hz 70Hz

体重 (kg):

尺寸 (W×H×D) (mm):

445×180×680

パッケージの詳細:

合板の箱

供給の能力:

5セット / 1ヶ月

ハイライト:

YC99T-5C 電気メーターのチェック装置

ハーモニック出力電気メーターの精度試験

電気メーターのチェック装置ハーモニック出力

製品の説明

YC99T-5C/3C ポータブル3相校正器

1申請について

適用: 電力会社と発電所の測定試験センター,電力供給会社の測定部門,国立測定試験機関と計量検査部門鉄道や石油化学などの中規模の企業の測定試験部門.カリブラータは電気計計やエネルギー計の製造者によって使用できます生産,研究開発,試験部門,大学や関連研究機関,専門研究所を含む.

2. カリブレーションメータータイプ

メーターのユーザは,以下のものを校正することができます: 一相アクティブエネルギーメーター,三相
三線アクティブエネルギーメーター,三相三線複合メーター,三相
四線アクティブエネルギーメーター,三相四線複合メーター,三相三線
シヌス反応エネルギーメーター,三相四線シヌス反応エネルギーメーター,2つの要素
60°反応エネルギーメーター,2つの要素90°反応エネルギーメーター,3つの要素
90度反応エネルギーメーター

3テクニカル仕様

AC出力電圧

YC99T-3C AC出力電圧範囲: 100V,220V,380V,660V
YC99T-5C AC電圧出力範囲: 100V,220V,380V
調整範囲: ((0 〇 120%) %RG,RGは範囲,下記と同じです.
調整度: 0.01%RG0.1%RG,1%RG,10%RGはオプションです
安定性:0.01%/2分
歪み: ≤0.2% (容量以外の負荷)
出力最大負荷: 20VA/フェーズ
測定精度: 0.05%RG

AC電流出力

YC99T-3C AC電流出力範囲: 50mA, 200mA, 1A, 5A, 16.667A, 50A
2 YC99T-5C AC電流出力範囲: 50mA, 200mA, 1A, 5A, 20A, 100A
注: 100A のギアで出力電流が 60A 以上であれば,出力時間は 30 分未満である.
調整範囲: (0 〇 %RG,RGは範囲,下記と同じです.
調整度: 0.01%RG0.1%RG,1%RG,10%RGはオプションです
安定性: 0.01%/2分
歪み: ≤0.2% (非容量負荷)
YC99T-3C出力最大負荷: 60VA (50Aギア,出力の120%)
YC99T-5C出力最大負荷:120VA (100Aギア,120%出力)
測定精度:0.05%RG

パワー出力

電力出力安定性:0.01%RG/2min
活性電源と反応電源の測定精度: 0.05%RG

フェーズ出力

出力調節配置: 0°~360°
出力調整度:10°,1°,0.1°,0.01°はオプションである.
解像度:0.01°
測定精度:0.05°

パワーファクタ出力

調整範囲: -1 ~ 0 ~ +1;
測定解像度: 00001;
測定精度: 00005;

周波数出力

調整範囲: 40Hz ~ 70Hz
出力調整度:1Hz,0.1Hz,0.01Hz,0.001Hzはオプションである.
解像度:0.001Hz
精度:0.002 Hz

ハーモニックセット

ハーモニックタイム: 2~63回
ハーモニック含有量: 0~40%
調和相: 0°~359.99°
ハーモニックセットアップエラー: 2 ~31倍: ≤±0.1%,32 ~ 63倍: ≤±0.2%

エネルギーエラー測定

YC99T-3C 活性エネルギー基本誤差制限:

±0.05%RD (電圧40V~660V,電流0.02A~60A,PF≥0.5)

±0.1%RD (電圧40V~660V,電流0.01A~0.02A,PF=1)

YC99T-3C 反応エネルギー基本誤差制限:

±0.1%RD (電圧40V~660V,電流0.02A~60A,PF≥0.5)

±0.2%RD (電圧40V~660V,電流0.01A~0.02A,PF=1)

YC99T-5C 活性エネルギー基本誤差制限:

±0.05%RD (電圧40V~380V,電流0.02A~120A,PF≥0.5)

±0.1%RD (電圧40V~380V,電流0.01A~0.02A,PF=1)

YC99T-5C 反応エネルギー基本誤差制限:

±0.1%RD (電圧40V~380V,電流0.02A~120A,PF≥0.5)

±0.2%RD (電圧40V~380V,電流0.01A~0.02A,PF=1)

標準的なクォーツ振動器の技術指標

周波数精度: ±0.5ppm,工場校正 (25°C)
周波数安定性: ±0.1ppm,−20°C+70°C;

4一般的技術仕様

電源:AC 220V±15%または110V±15%

電源の周波数: 50Hz~60Hz

電源消費量:YC99T-3C: 50VA1000VA;YC99T-5C: 60VA1600VA

作業環境: 20 ~ 30 °C °C,相対湿度 ≤85%

保存環境: -20 °C ~ 50 °C

サイズ:

YC99T-3C:600mm (深さ) × 440mm (幅) × 176mm (高さ)

YC99T-5C:600mm (深さ) × 440mm (幅) × 264mm (時間)ほら)

体重: YC99T-3C:28kg; YC99T-5C:45kg

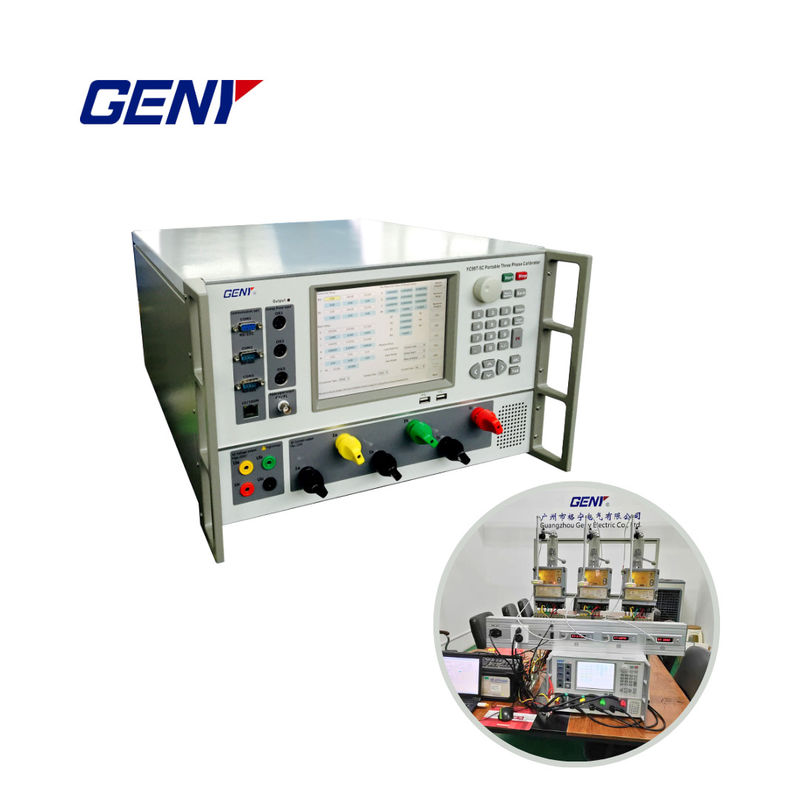

YC99T-5C/3C ポータブル3相校正器 0

YC99T-5C/3C ポータブル3相校正器 1

YC99T-5C/3C ポータブル3相校正器 2

YC99T-5C/3C ポータブル3相校正器 3
