| ブランド名: | GENY |
| モデル番号: | YC99T |
| 支払条件: | L/C、T/T、D/P |
| 供給能力: | 50/年 |

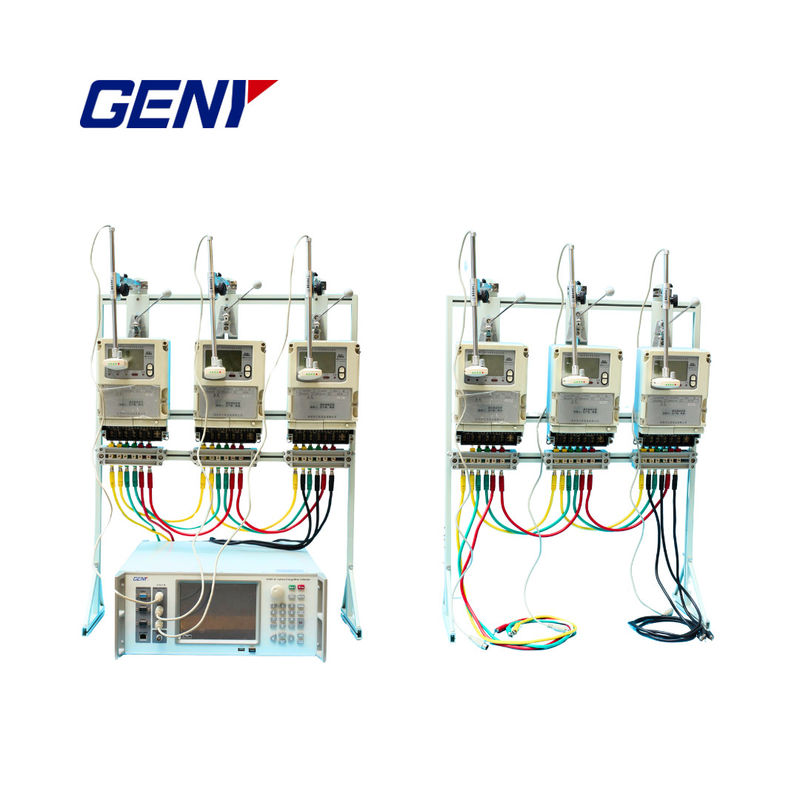

この製品は,電力供給会社や発電所の測定部門,電網会社の測定試験センターなど,様々な専門分野で使用されています.国立測定試験機関と計量検査部門鉄道や石油化学などの中規模の企業の測定試験部門. さらに,エネルギーメーターの製造者でも使用されています.その生産を含む研究開発,試験部門,また学術機関および関連研究機関.
この製品は,電力供給会社や発電所の測定部門,電網会社の測定試験センター,国立測定試験機関と計量検査部門鉄道や石油化学などの中規模の企業の測定試験部門.また,エネルギーメーターの製造者,その生産を含む,研究開発大学や関連研究機関や専門研究室などで
計器の利用者は,次の計器を校正できます. 一相アクティブエネルギー計,3相3線アクティブエネルギー計,3相3線複合計3相4ワイヤのアクティブエネルギーメーター3相4線複合計,3相3線シナス反応エネルギー計,3相4線シナス反応エネルギー計,2要素60°反応エネルギー計2つの要素の90°反応エネルギー計3つの要素90°反応エネルギーメーター
|
モデル番号 |
YC99T-3C |
|
メーター位置/精度 |
3 / 0 でした05 |
|
AC電圧出力 |
|
|
範囲 |
57.7V,100V,220V,380V660 |
|
調整範囲 |
(0-120)%RG (RGは範囲) |
|
解像度を調整する |
0.01%RG 0.1%RG 1%RG 10%RG |
|
安定性 |
00.01%/2分 (0.05cl),0.02%/2分 (0.1cl) |
|
歪み |
0.2% (容量以外の負荷) |
|
最大出力負荷 |
20VA/フェーズ |
|
測定精度 |
%0.05%RG(0.05cl), %0.1%RG(0.1cl) |
|
AC電流出力 |
|
|
範囲 |
0.05A 0.2A 1A 5A 16.67A 50A |
|
範囲を調整する |
(0-120)%RG (RGは範囲) |
|
解像度を調整する |
0.01%RG 0.1%RG 1%RG 10%RG |
|
安定性 |
00.01%/2分 (0.05cl),0.02%/2分 (0.1cl) |
|
歪み |
0.2% (容量以外の負荷) |
|
最大出力負荷 |
50VA ((50A範囲) |
|
測定精度 |
%0.05%RG(0.05cl), %0.1%RG(0.1cl) |
|
パワー出力 |
|
|
安定性 |
00.01%/2分 (0.05cl),0.02%/2分 (0.1cl) |
|
アクティブ・リアクティブ・パワー精度 |
%0.05%RG |
|
フェーズ出力 |
|
|
出力調整範囲 |
0 ~ 359 でした99 |
|
出力調整能力 |
10°,1°0.1°0.01° 選択可能 |
|
決議 |
0.01 |
|
測定精度 |
%005 |
|
パワーファクタ出力 |
|
|
調整範囲 |
-1~0~+1 |
|
測定解像度 |
0.0001 |
|
測定精度 |
%00005 |
|
周波数出力 |
|
|
調整範囲 |
40Hz 70Hz |
|
出力調整解像度 |
1Hz,0.1Hz,0.01Hz,0.001Hz オプション |
|
決議 |
0.001Hz |
|
精度 |
%0.002Hz |
|
ハーモニック設定 |
|
|
ハーモニックな順序 |
2番目~63番目 |
|
ハーモニック振幅 |
0~40% |
|
ハーモニック角 |
0~359 だった00 |
|
ハーモニックセットエラー |
2~31位: %0.1%, 32~63位: %0.2% |
|
エネルギーエラー測定 |
|
|
活性エネルギー基本誤差制限 |
%0.05%RD ((電圧30V~660V,電流0.02A~60A,PF0.5) |
|
反応エネルギーの基本誤差制限 |
%0.1%RD ((電圧30V~660V,電流0.02A~60A,PF0.5) |
|
標準水晶 |
|
|
周波数精度 |
%0.5ppm (工場から出る@25) |
|
周波数安定性 |
%0.1ppm,-20 ~+70 |
|
エネルギーパルス入力 |
|
|
エネルギーパルス入力数 |
3つのチャンネルがアクティブで,3つのチャンネルが反応している |
|
一般パラメータ |
|
|
電源 |
AC220V%15%または 110V%15% |
|
頻度 |
50Hz~60Hz |
|
消費量 |
60VA~1000VA |
|
環境状態 |
20 ~ 30 相対湿度 |
|
貯蔵環境 |
-20 ~50 |
|
サイズと重量 |
600mm ((L) 400mm ((W) 266mm ((H) 30kg |
|
モデル番号 |
YC99T-5C |
|
メーター位置/精度 |
3 / 0.05cl |
|
AC電圧出力 |
|
|
範囲 |
57.7V,100V,220V,380V |
|
調整範囲 |
(0-120)%RG (RGは範囲) |
|
解像度を調整する |
0.01%RG 0.1%RG 1%RG 10%RG |
|
安定性 |
00.01%/2分 (0.05cl),0.02%/2分 (0.1cl) |
|
歪み |
0.2% (抵抗負荷) |
|
最大出力負荷 |
20VA/フェーズ |
|
測定精度 |
%0.05%RG(0.05cl), %0.1%RG(0.1cl) |
|
AC電流出力 |
|
|
範囲 |
0.05A 0.2A 1A 5A 20A 100A |
|
範囲を調整する |
(0-120)%RG (RGは範囲) |
|
解像度を調整する |
0.01%RG,0.1%RG,1%RG,10%RG (オプション) |
|
安定性 |
00.01%/2分 (0.05cl),0.02%/2分 (0.1cl) |
|
歪み |
0.2% (容量以外の負荷) |
|
最大出力負荷 |
100VA ((100A範囲) |
|
測定精度 |
%0.05%RG(0.05cl), %0.1%RG(0.1cl) |
|
パワー出力 |
|
|
安定性 |
00.01%/2分 (0.05cl),0.02%/2分 (0.1cl) |
|
アクティブ・リアクティブ・パワー精度 |
%0.05%RG |
|
フェーズ出力 |
|
|
出力調整範囲 |
0 ~ 359 でした99 |
|
出力調整能力 |
10°,1°0.1°0.01° 選択可能 |
|
決議 |
0.01 |
|
測定精度 |
%005 |
|
パワーファクタ出力 |
|
|
調整範囲 |
-1~0~+1 |
|
測定解像度 |
0.0001 |
|
測定精度 |
%00005 |
|
周波数出力 |
|
|
調整範囲 |
45Hz 70Hz |
|
出力調整解像度 |
1Hz,0.1Hz,0.01Hz,0.001Hz について |
|
決議 |
0.001Hz |
|
精度 |
%0.002Hz |
|
ハーモニック設定 |
|
|
ハーモニックな順序 |
2番目~63番目 |
|
ハーモニック振幅 |
0~40% |
|
ハーモニック角 |
0~359 だった99 |
|
ハーモニックセットエラー |
2~31位: %0.1%, 32~63位: %0.2% |
|
エネルギーエラー測定 |
|
|
活性エネルギー基本誤差制限 |
%0.05%RD ((電圧30V~380V,電流0.02A~120A,PF0.5) |
|
反応エネルギーの基本誤差制限 |
%0.1%RD ((電圧30V~380V,電流0.02A~120A,PF0.5) |
|
標準水晶 |
|
|
周波数精度 |
%0.5ppm (工場から出る@25) |
|
周波数安定性 |
%0.1ppm,-20 ~+70 |
|
エネルギーパルス入力 |
|
|
エネルギーパルス入力数 |
3つのチャンネルがアクティブで,3つのチャンネルが反応している |
|
一般パラメータ |
|
|
電源 |
AC220V%15%または 110V%15% |
|
頻度 |
50Hz~60Hz |
|
消費量 |
60VA~1000VA |
|
環境状態 |
20 ~ 30 相対湿度 |
|
貯蔵環境 |
-20 ~50 |
|
サイズと重量 |
600mm ((L) 400mm ((W) 266mm ((H) 48kg |
