| ブランド名: | GENY |
| モデル番号: | YC-1893D |
| 支払条件: | L/C、T/T、D/P |
1メーター試験システムは,自動,半自動または手動操作によって,機械的および電子メーター,および電子メーターを測定することができます.
2試験対象の計数: 3P4W,3P3W,1P2W
3試験モード:アクティブパワー,リアクティブパワー,交叉接続されたリアクティブパワー.
4. 同時同じ仕様を持つメーターを測るが,異なるメーター常数.
5機械メーターの円盤のローターマークを自動的に位置付け,効率を高めます.
テストとクリープテストを開始します
中性電流試験 (必要に応じて) を行う.

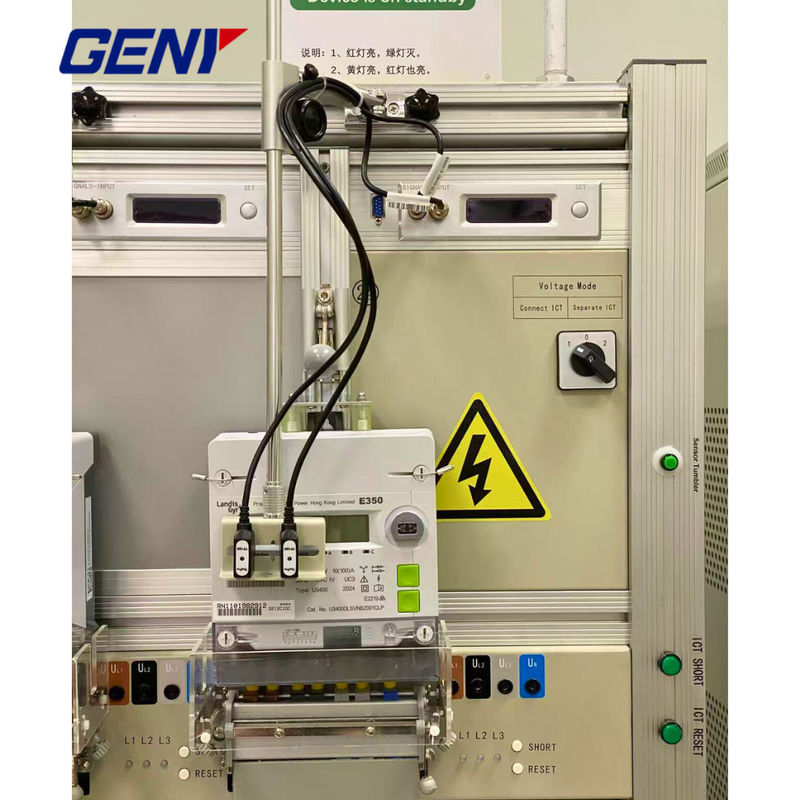

各メーター位置にICTを設置し,電流と電圧測定回路の間の閉じたリンク (I-Pリンク) を有する3相メーターを試験する (必要に応じて).
超負荷,短電圧回路,オープン電流回路の保護機能を起動する.
10スキャニングヘッドの同期移動により制御プロセスが効率化されます.
11テストソフトウェアは,Windows 2000,XP,7,8および10と互換性があります.様々な現代的なエネルギーメーターのための機能モジュールを含むこれらのモジュールは,リアルタイムエラー,ハーモニック,需要,影響などのテストを容易にする.
|
テクニカルスペック |
YC1893D-6 |
YC1893D-12 |
YC1893D-24 |
YC1893D-48 |
|
メーター位置数 |
6 |
12 |
24 |
48 |
|
精度 |
00.05 / 0 だった02 |
|||
|
電力源 |
YCS-103-250 |
YCS-103-600 |
YCS-103-1200 について |
YCS-103-2500 について |
|
標準メーター |
SZ03A-K6 / SZ03A-K8 |
|||
|
スキャニングヘッド |
YCG-Sシリーズ |
|||
|
電圧 |
|
|||
|
試験出力電圧 (相中性) |
3x ((24V~288V) (またはカスタマイズ) |
|||
|
出力電圧の電源 |
最大 3x100VA |
最大 3x250VA |
最大 3x500VA |
最大 3x1000VA |
|
決議 |
範囲の全スケール値の0.01%以上 |
|||
|
設定精度 |
最終範囲値で0.05%以上 |
|||
|
安定性 |
0.005%/hよりよい (統合時間150s) |
|||
|
0~最大負荷からの負荷調整 |
0.01%以上 |
|||
|
歪み因数 |
線形抵抗負荷では0.3%以上 |
|||
|
ハーモニック |
2nd~21st 自由プログラム可能 |
|||
|
流動 |
|
|||
|
試験電流出力 |
3x ((1mA~100A) |
|||
|
出力電流の電量 |
最大 3x150VA |
最大 3x350VA |
最大3x750VA |
最大 3x1500VA |
|
決議 |
範囲の全スケール値の0.01%以上 |
|||
|
設定精度 |
最終範囲値で0.05%以上 |
|||
|
安定性 |
0.005%/hよりよい (統合時間150s) |
|||
|
0~最大負荷からの負荷調整 |
0.01%以上 |
|||
|
歪み因数 |
線形抵抗負荷では0.3%以上 |
|||
|
ハーモニック |
2nd~21st 自由プログラム可能 |
|||
|
段階角度 |
|
|||
|
範囲 |
0~3600 |
|||
|
決議 |
0.01⁰ |
|||
|
設定精度 |
0.1⁰ |
|||
|
頻度 |
|
|||
|
範囲 |
45Hz~65Hz |
|||
|
決議 |
0.01Hz |
|||
|
エラー表示 |
|
|||
|
エラー表示の種類 |
赤色LED |
|||
|
エラー表示の解像度 |
8桁 |
|||
|
ほか |
|
|||
|
電圧供給 |
3x220/380V±10% (またはカスタマイズ) 50/60Hz ±2Hz |
|||
|
環境温度 |
-10°C~+40°C |
|||
|
相対湿度 |
35%~85% |
|||
