| ブランド名: | GENY |
| モデル番号: | YC-1893D |
| 支払条件: | L/C、T/T、D/P |
| 供給能力: | 100/年 |
1各メーター位置にICTを設置することは,電流と電圧測定回路 (I-Pリンク) の間の閉鎖的なリンクを持つ3相メーターを試験するために必要である.

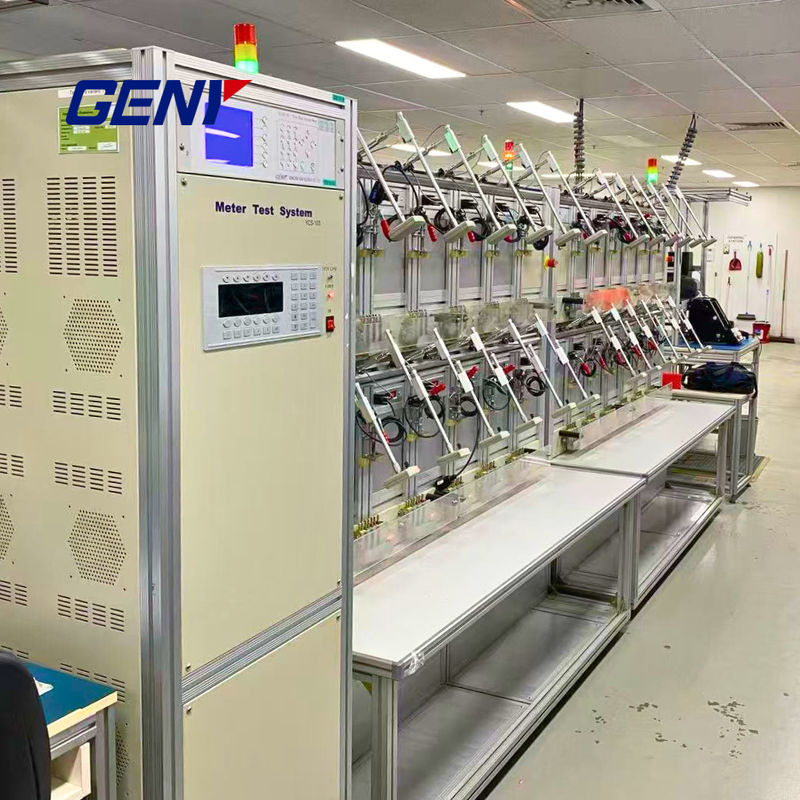

2メーター試験システムは,自動,半自動または手動操作によって,機械的および電子メーター,および電子メーターを測定することができます.
3試験中の計数器:以下の構成が利用可能:3P4W,3P3Wおよび1P2W.
4試験モードには,次の要素が含まれます: 活性電源,反応電源,交互接続反応電源.
5計数器は同時に測定されるべきであることに注意してください.これらの計数器は同じ仕様を持つべきですが,異なる計数器定数があります.
6機械メーターのディスクの自動位置付けローターマークはより効率的です.
7テストとクリープテストを開始します.
8製品には,過負荷,短電圧,開電回路保護など,さまざまな安全機能が組み込まれています.
9スキャニングヘッドの同期移動により制御プロセスが効率化されます.
10アルミニウム合金 は 軽量 で 耐久 し た 耐腐蝕 材料 です.
11. テストソフトウェアは,Windows 2000,XP,7,8および10と互換性があり,様々な近代的なエネルギーメーターのための機能モジュールが含まれる.これらのモジュールは,リアルタイムエラーのテストを容易にする.ハーモニック需要と影響力など
|
テクニカルスペック |
|
|||
|
計数器の位置がICTで装備されている |
3~48 |
|||
|
ICTの精度クラス |
0.02 |
|||
|
精度 |
0.05 |
|||
|
電力源 |
YCS-103-250 |
YCS-103-600 |
YCS-103-1200 について |
YCS-103-2500 について |
|
基準標準メーター |
SZ03A-K8 (カスタマイズ) |
|||
|
スキャニングヘッド |
YCG-Sシリーズ |
|||
|
電圧源 |
|
|||
|
試験出力電圧 (相中性) |
3x ((24V~288V) (またはカスタマイズ) |
|||
|
出力電圧の電源 |
最大3x500VAまで |
|||
|
決議 |
範囲の全スケール値の0.01%以上 |
|||
|
設定精度 |
最終範囲値で0.05%以上 |
|||
|
安定性 |
0.005%/hよりよい (統合時間150s) |
|||
|
0~最大負荷からの負荷調整 |
0.01%以上 |
|||
|
歪み因数 |
線形抵抗負荷では0.3%以上 |
|||
|
ハーモニック |
2nd~21st 自由プログラム可能 |
|||
|
現在の情報源 |
|
|||
|
試験電流出力 |
3x ((1mA~100A) |
|||
|
出力電流の電量 |
最大 3x150VA |
最大 3x350VA |
最大3x750VA |
最大 3x1500VA |
|
決議 |
範囲の全スケール値の0.01%以上 |
|||
|
設定精度 |
最終範囲値で0.05%以上 |
|||
|
安定性 |
0.005%/hよりよい (統合時間150s) |
|||
|
0~最大負荷からの負荷調整 |
0.01%以上 |
|||
|
歪み因数 |
線形抵抗負荷では0.3%以上 |
|||
|
ハーモニック |
2nd~21st 自由プログラム可能 |
|||
|
段階角度 |
|
|||
|
範囲 |
0~3600 |
|||
|
決議 |
0.01⁰ |
|||
|
設定精度 |
0.1⁰ |
|||
|
頻度 |
|
|||
|
範囲 |
45Hz~65Hz |
|||
|
決議 |
0.01Hz |
|||
|
エラー表示 |
|
|||
|
エラー表示の種類 |
赤色LED |
|||
|
エラー表示の解像度 |
8桁 |
|||
|
ほか |
|
|||
|
電圧供給 |
3x220/380V±10% (またはカスタマイズ) 50/60Hz ±2Hz |
|||
|
環境温度 |
-10°C~+40°C |
|||
|
相対湿度 |
35%~85% |
|||
