YC1893D 三相スマートメーター試験システム

32ポジション | 160A | クラス0.02

電力会社、研究所、スマートメーター製造アプリケーション向けに設計

GENY YC1893D 三相スマートメーター試験システムは、単相および三相エネルギーメーターの試験および校正用に設計された高精度自動ソリューションです。32の試験ポジション、最大160Aの電流出力、クラス0.02の精度をサポートするこのシステムは、電力会社、メーター製造業者、計量研究所、品質検査機関に最適です。

統合された絶縁電流トランス（ICT）により、YC1893Dはクローズドリンク/IPリンクメーターも試験できるため、最新のスマートメーターアプリケーション向けの信頼性の高いプラットフォームとなります。

製品概要

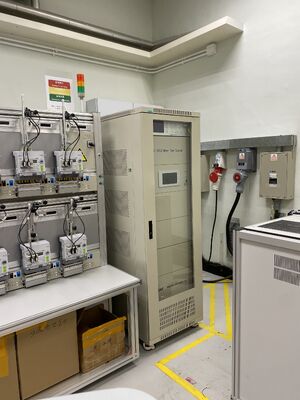

YC1893Dは、三相静電電源、基準標準メーター、マルチポジション試験ラック、スマートメーター通信モジュール、光学プローブ、QCDクイック接続デバイス、PC制御ソフトウェアを統合した完全な試験プラットフォームです。

システム動作モード

自動操作
半自動操作
手動操作

適用可能なアプリケーション

スマートメーター試験
精度検証
校正
機能試験
バッチ検査
クローズドリンクメーターアプリケーション

主な利点

32ポジション並列試験

各16ポジションの2つのラック
高効率バッチ試験
電力会社および生産環境に最適

最大160Aの電流出力

高電流メーター試験に適しています
幅広いメーター仕様をサポート
要求の厳しいフィールドおよびラボ要件向けに設計

クラス0.02の精度

高精度基準標準メーター
安定した出力と再現性の高いパフォーマンス
校正および検証アプリケーションに適しています

ICTによるクローズドリンクメーター試験

絶縁されたポテンシャルフリーの電流信号
IPリンク/クローズド電流パスメーターをサポート
従来の試験ベンチを超える互換性を拡張

スマートメーター通信対応

光学プローブサポート
RS232 / RS485通信インターフェース
並列通信のためのマルチポートシリアル拡張

IEC準拠の試験機能

メーター試験に適しています:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

主なシステムコンポーネント

YC1893Dシステムには以下が含まれます:

三相静電電源
三相基準標準メーター
32ポジションメーター試験ラック
スマートメーター機能試験システム
光学プローブ
スキャンヘッド
クイックコネクタデバイス（QCD）
絶縁電流トランス（ICT）
PCおよび制御ソフトウェア
シリアル通信モジュール

試験機能

システムは以下の試験を自動的に実行できます:

基本誤差試験
全4象限での精度試験
繰り返し性試験
クリープ試験（無負荷試験）
始動電流試験
レジスタ試験

影響量試験
電圧変動
電圧不平衡
周波数変動
高調波歪み
逆相シーケンス

順方向および逆方向エネルギー試験
サブ高調波試験
奇数高調波試験
異なるメーター定数の同時試験
低精度基準標準の校正

技術仕様

電源パラメータ

パラメータ	仕様
電圧
試験電圧出力（相-中性）	3*(5 ~ 456 V)
電圧出力の電力	3*1000VA/220V
分解能	レンジのフルスケール値の0.01%未満
設定精度	最終レンジ値の0.05%未満
安定性	0.005%/h未満（積分時間150秒）
0-最大負荷からの負荷レギュレーション	< 0.01%
歪み率	< 0.3%（線形抵抗負荷の場合）
高調波	2次～51次自由プログラム可能
電流
試験電流出力	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
電流出力の電力	3*2600VA/160A
位相角
位相角レンジ	0 ~ 360°
位相角分解能	0.01°
位相角設定精度	0.1°
周波数
周波数レンジ	45 Hz ~ 65 Hz
周波数分解能	0.01 Hz

基準標準メーター

システムは以下と互換性があります:

GENY SZ-03A-K8F
ZERA EPZ-303

主な特徴

電圧レンジ: 5V～480V
電流レンジ: 10mA～160A
電圧、電流、電力、エネルギー誤差: ≤ ±0.02%
複数の配線モードをサポート
高調波分析をサポート
波形表示をサポート
試験ベンチ検証をサポート

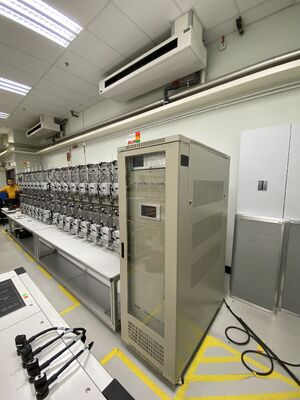

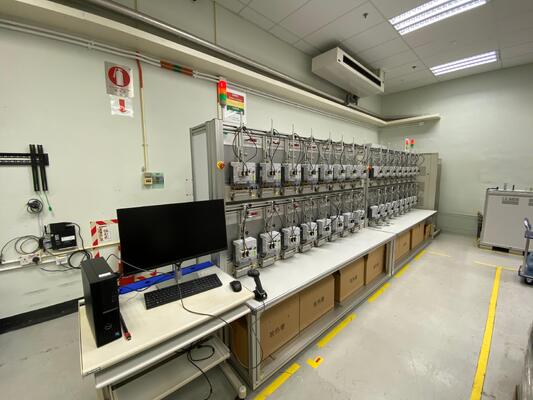

試験ラック設計

ラックの特徴

アルミニウム合金構造
軽量、高強度、耐腐食性
ラックあたり16ポジション、合計32ポジション
移動しやすいキャスター付き

シングルラック寸法

2426mm（幅）* 900mm（奥行）* 1865mm（高さ）

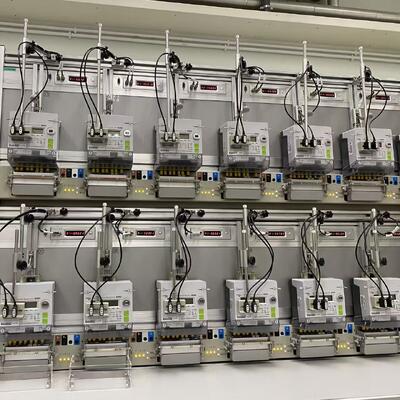

各被試験メーター（MUT）ポジションには以下が含まれます

QCDクイック接続デバイス
スキャンヘッド
光学プローブ
エラーLED表示および入力
MUT通信ソケット

QCDクイックコネクタデバイス

QCDは、単相および三相メーターの柔軟な試験用に設計されています。

特徴

スプリングロード式電流ピンにより端子ストレスを軽減
最小ピンピッチ11mmまで対応
調整可能なピン列移動
160A長時間動作に適した電流ピン
取り外しが容易な端子ピン
LT-CT作動メーターをサポート
Landis+Gyr Z字型端子などの特殊端子構造に対応

スマートメーター通信

光学プローブ

IEC 62056-21に準拠
ANSI C12.18をサポート
赤外線光学インターフェース
RS232統合DB9コネクタ
最大ボーレート: 38400bps
磁気固定
ケーブル長: 1.5m

シリアル通信拡張

システムはマルチポートシリアル通信を使用して、最大32台の被試験メーターとの並列通信をサポートし、スマートメーター機能試験およびバッチ操作環境でのデータ取得に適しています。

アプリケーション

電力会社

メーター製造業者

計量研究所

品質検査部門

校正研究所

スマートメーターの研究開発および生産試験

GENYを選ぶ理由

メーター試験装置および校正システムに特化
単相および三相メーター試験アプリケーションにおける豊富な経験
高精度、高電流、スマートメーター対応ソリューション
標準化およびカスタマイズされたシステム設計の両方をサポート
電力グレードおよび海外市場での実績のあるプロジェクト経験
専門的な技術サポートおよびエンジニアリングサービス
