| ブランド名: | GENY |
| モデル番号: | YCS-103 |
| 支払条件: | L/C,T/T,D/P |
| 供給能力: | 100/年 |
| テクニカルスペック | YC1893D-6 | YC1893D-12 | YC1893D-24 | YC1893D-48 |
| メーター位置数 | 6 | 12 | 24 | 48 |
| 精度 | 00.05 / 0 だった02 | |||

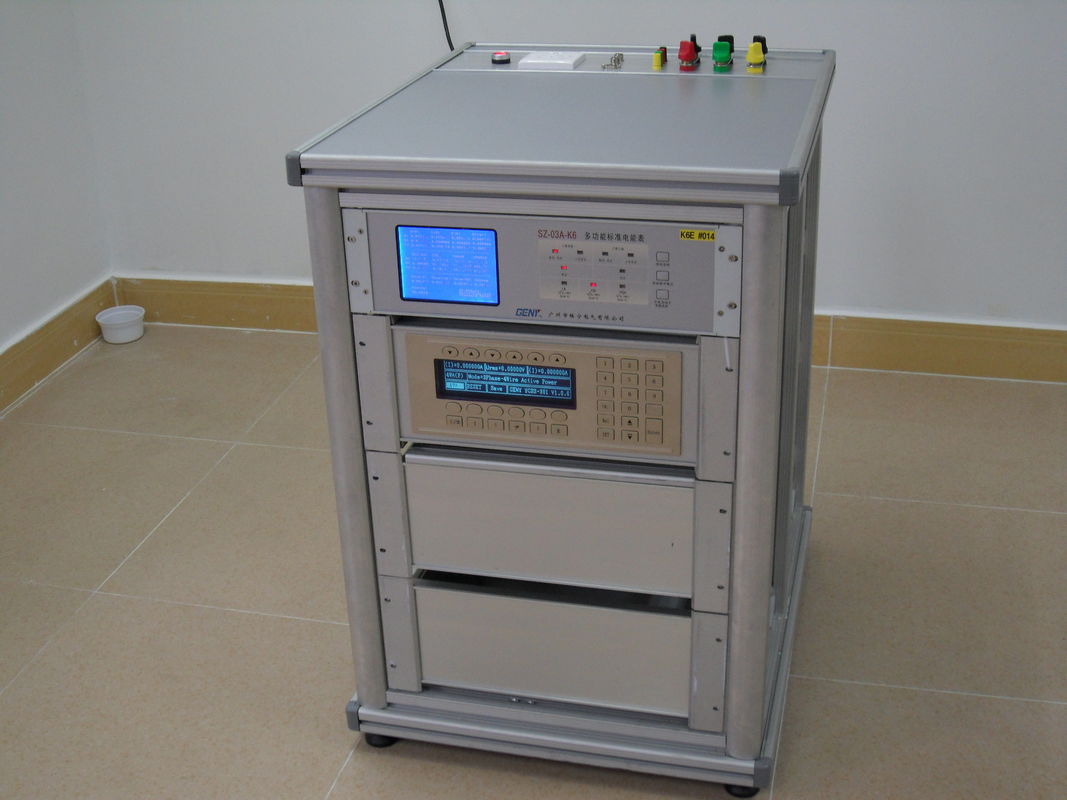

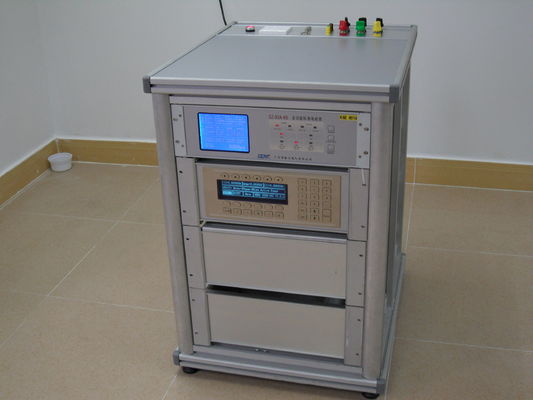

| 電力源 | YCS-103-250 | YCS-103-600 | YCS-103-1200 について | YCS-103-2500 について |
| 標準メーター | SZ03A-K6 / SZ03A-K8 | |||
| スキャニングヘッド | YCG-Sシリーズ | |||
| 電圧 | ||||
| 試験出力電圧 (相中性) | 3x ((24V~288V) (またはカスタマイズ) | |||
| 出力電圧の電源 | 最大 3x100VA | 最大 3x250VA | 最大 3x500VA | 最大 3x1000VA |
| 決議 | 範囲の全スケール値の0.01%以上 | |||
| 設定精度 | 最終範囲値で0.05%以上 | |||
| 安定性 | 0.005%/hよりよい (統合時間150s) | |||
| 0~最大負荷からの負荷調整 | 0.01%以上 | |||
| 歪み因数 | 線形抵抗負荷では0.3%以上 | |||
| ハーモニック | 2nd~21st 自由プログラム可能 | |||
| 流動 | ||||
| 試験電流出力 | 3x ((1mA~100A) | |||
| 出力電流の電量 | 最大 3x150VA | 最大 3x350VA | 最大3x750VA | 最大 3x1500VA |
| 決議 | 範囲の全スケール値の0.01%以上 | |||
| 設定精度 | 最終範囲値で0.05%以上 | |||
| 安定性 | 0.005%/hよりよい (統合時間150s) | |||
| 0~最大負荷からの負荷調整 | 0.01%以上 | |||
| 歪み因数 | 線形抵抗負荷では0.3%以上 | |||
| ハーモニック | 2nd~21st 自由プログラム可能 | |||
| 段階角度 | ||||
| 範囲 | 0~3600 | |||
| 決議 | 0.01⁰ | |||
| 設定精度 | 0.1⁰ | |||
| 頻度 | ||||
| 範囲 | 45Hz~65Hz | |||
| 決議 | 0.01Hz | |||
| エラー表示 | ||||
| エラー表示の種類 | 赤色LED | |||
| エラー表示の解像度 | 8桁 | |||
| ほか | ||||
| 電圧供給 |
3x220/380V±10% (またはカスタマイズ) 50/60Hz ±2Hz |
|||
| 環境温度 | -10°C~+40°C | |||
| 相対湿度 | 35%~85% | |||
1メーター試験システムは,機械メーター,電子機械メーター,電子メーターを自動,半自動または手動操作の方法で測定することができます.
2試験対象のメーター:3P4W,3P3W,1P2W
3試験モード:アクティブパワー,リアクティブパワー,クロス接続リアクティブパワー
4. 同時同じ仕様を持つメーターを測るが,異なるメーター定数
5機械メーターのディスクの自動位置ローターマーク,より効率的に.
6開始テストとクレイピングテスト
7中性電流試験 (オプション)
8. 各メーター位置にICTを設置して,電流と電圧測定回路の間の閉じたリンクを持つ3相メーターをテストする (I-Pリンク) (オプション)
9オーバーロード,ショート電圧回路,オープン電流回路の保護機能.
10スキャニングヘッドを一緒に振動させることで制御が簡単になります
11アルミ合金材料,軽く強く,耐腐食性
12フレンドリーなWindows 2000 /XP /7 /8 /10オペレーティングシステムでテストソフトウェアは,必要とするすべての種類の近代的なエネルギーメーターの機能モジュールを含む,現実エラーテスト,調和テスト,需要テスト影響テストなど
1. 全国レベルの電力会社
2政府の計量局
3. 大手エネルギーメーターメーカー
1高品質の製品
218ヶ月以上の保証
3高精度クラス:0.05/0.02
*** 最大精度は3メートルの位置で0.01%に達する***
4. 3~48 3相電気エネルギーメーター テストベンチ
5非常高性能の安定性
6中性電流試験 (オプション)
7. タイミングエラーテスト
8圧,周波数,およびハーモニックの影響テスト
9RS232 イーサネット通信ポートを各メーター位置に設置します
10傾きによる衝撃試験 (オプション)
